O型圈常见问题及快速识别并解决异常

O型圈的工作原理

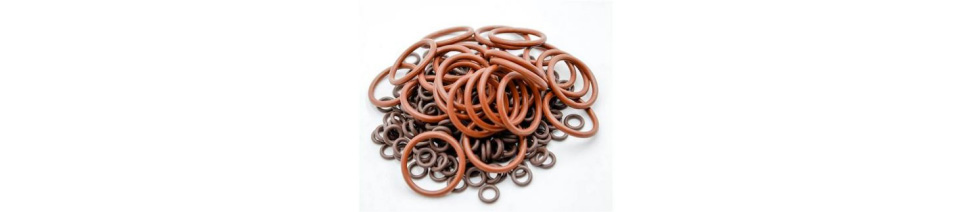

O型圈是一种环形的密封元件，通常由弹性材料（如橡胶、聚氨酯或氟橡胶）制成。其工作原理基于其弹性变形能力，在两个接触面之间形成密封。O型圈的圆形截面在受压时能够均匀地填充密封槽，使液体或气体无法通过密封面，从而实现密封效果。

O型圈的应用领域

O型圈广泛应用于各种机械设备和工业系统中，如：

• 液压系统：用于液压缸、液压泵等部件的密封。
• 气动系统：用于气缸、气动阀等部件的密封。
• 汽车工业：用于发动机、变速箱等部件的密封。
• 航空航天：用于飞行器的液体和气体系统密封。
• 石油化工：用于输送管道、反应釜等设备的密封。

O型圈的常见异常现象详细分析

O型圈（O-ring）作为一种广泛应用的密封元件，其性能直接影响到设备的正常运行。虽然O型圈的设计简单，但在实际应用中，可能会出现各种异常现象，这些异常现象会导致密封失效，从而影响设备的工作效率和可靠性。以下是对O型圈常见异常现象的详细分析，包括具体原因、影响、诊断方法、解决方案以及预防措施。

1. O型圈的硬化

1.1 现象描述

O型圈硬化通常表现为材料的弹性明显减弱，表面变得坚硬且脆弱。硬化的O型圈在受力时不会像正常状态下那样变形，导致密封效果明显下降。硬化的O型圈表面可能出现裂纹或其他物理损伤，影响其密封性能。

1.2 原因分析

1. 温度过高：长期处于高温环境下，O型圈的橡胶材料会发生化学反应，导致材料硬度增加。高温会使橡胶材料中的聚合物链断裂或交联，导致其弹性降低。例如，工作温度超过200°C的环境可能导致O型圈材料的硬化。
2. 老化：O型圈在长期使用过程中，会受到氧气、臭氧和紫外线的影响。这些环境因素会导致橡胶材料的氧化和老化，使其变得更加坚硬和脆弱。老化通常表现为材料的硬度增加、弹性下降以及表面开裂。
3. 化学品接触：某些化学品（如溶剂、油类、酸碱物质）会与O型圈材料发生反应，导致材料硬化。化学品可能会溶解橡胶中的某些成分，导致材料性能的变化。例如，某些油类和溶剂会与氟橡胶（FKM）发生反应，导致其硬化。

1.3 影响

硬化的O型圈会失去其弹性和密封能力，导致设备密封失效。这可能导致液体或气体泄漏，从而影响设备的正常运行。此外，硬化的O型圈更容易断裂或损坏，可能导致设备的停机或严重的故障。

1.4 诊断方法

1. 外观检查：检查O型圈表面是否有裂纹、变色或硬化现象。硬化的O型圈通常会变得坚硬且脆弱，容易在手指间感受到其不同于正常O型圈的质感。
2. 硬度测试：使用硬度计测试O型圈的硬度。如果硬度值超出正常范围，则可能说明O型圈已经硬化。
3. 性能测试：在实际应用中观察O型圈的密封效果。如果发现密封不良或出现泄漏，可能是由于O型圈硬化导致的。

1.5 解决方案

1. 选择适合的材料：根据应用环境选择耐高温、耐老化的O型圈材料。例如，使用氟橡胶（FKM）或硅橡胶（SI）来应对高温或化学品的影响。
2. 控制工作环境温度：确保O型圈在适宜的温度范围内工作。避免将O型圈暴露在超过其适用温度的环境中。
3. 避免化学品接触：如果O型圈必须接触化学品，选择耐化学品的材料，并尽量减少与化学品的接触。

1.6 预防措施

1. 选择合适的材料和规格：根据具体的工作环境和要求，选择适合的O型圈材料和规格，以减少因硬化引发的问题。
2. 定期检查和维护：定期检查O型圈的状态，特别是在高温或化学品接触的应用中，及时更换老化或硬化的O型圈。
3. 优化设计：在设计阶段，考虑O型圈的工作环境，优化设计以降低O型圈暴露在极端条件下的风险。
4. O型圈的老化

2.1 现象描述

老化的O型圈通常表现为材料的弹性降低、表面出现裂纹或变色。老化会导致O型圈的密封性能显著下降，增加设备的维护成本，并可能导致设备故障。

2.2 原因分析

1. 氧化作用：橡胶材料中的化学成分与氧气反应，导致材料的化学结构发生变化。氧化作用会破坏橡胶的分子链，导致材料变硬和失去弹性。
2. 紫外线暴露：长时间暴露在阳光下的紫外线会对O型圈材料造成损害。紫外线可以引起橡胶中的化学反应，使材料变得脆弱和脆裂。
3. 温度变化：温度的剧烈变化（如冷热交替）会加速橡胶的老化过程。温度变化会导致橡胶材料的膨胀和收缩，从而加速其老化。

2.3 影响

老化的O型圈会导致密封性能下降，可能引发液体或气体泄漏，影响设备的正常运行。此外，老化的O型圈更容易出现裂纹或断裂，从而增加维护成本和停机时间。

2.4 诊断方法

1. 外观检查：检查O型圈表面是否有裂纹、变色或其他老化迹象。老化的O型圈通常会出现明显的表面损伤。
2. 性能测试：测试O型圈的弹性和密封效果。老化的O型圈会表现出弹性降低和密封不良的现象。
3. 老化测试：在实验室条件下进行加速老化测试，模拟O型圈在实际使用中的老化过程，检测其性能变化。

2.5 解决方案

1. 选择抗老化材料：使用具有抗老化性能的材料，例如添加了抗氧化剂的橡胶材料。硅橡胶和氟橡胶通常具有较好的抗老化性能。
2. 避免紫外线暴露：储存和使用O型圈时避免直接暴露在阳光下。可以使用遮光材料或将O型圈放置在阴凉的环境中。
3. 控制温度变化：保持O型圈在稳定的温度范围内工作，避免剧烈的温度波动。如果设备中存在温度变化，考虑使用具有更高耐温性能的O型圈材料。

2.6 预防措施

1. 优化设计：在设计阶段考虑O型圈的使用环境，选择适合的材料和设计方案，以减少老化的风险。
2. 定期检查和更换：定期检查O型圈的状态，发现老化迹象时及时更换，以确保设备的正常运行。
3. 储存管理：在不使用时，将O型圈储存在干燥、阴凉的环境中，避免阳光直射和高温。
4. O型圈的压缩变形

3.1 现象描述

O型圈在受压后可能会出现压缩变形现象，即O型圈被压缩超过其设计极限，导致密封效果降低或失效。

3.2 原因分析

1. 压缩量过大：O型圈在安装时被压缩超过其设计极限，导致材料变形。过度压缩会导致O型圈的弹性变差，影响密封效果。
2. 安装不当：不均匀的安装压力或不正确的安装方式会导致O型圈在压力下发生变形。安装过程中的人为因素也可能导致O型圈的压缩不均匀。

3.3 影响

压缩变形的O型圈会失去其弹性，导致密封性能下降。这可能引发液体或气体泄漏，影响设备的正常运行。此外，过度压缩还可能导致O型圈的永久变形或损坏，增加维护成本。

3.4 诊断方法

1. 外观检查：检查O型圈是否存在明显的变形、压痕或材料的损坏。压缩变形的O型圈可能会出现不规则的压痕或变形现象。
2. 安装检查：检查O型圈的安装情况，确保其在正确的位置上且压缩量符合设计要求。检查安装过程中是否存在不均匀压力的问题。
3. 性能测试：测试O型圈的密封效果，评估其在实际工作条件下的表现。如果密封性能下降，可能是由于压缩变形导致的。

3.5 解决方案

1. 控制压缩量：根据设计要求控制O型圈的压缩量，确保其在推荐范围内。避免过度压缩，以保持O型圈的弹性和密封性能。
2. 正确安装：按照制造商的安装指南进行安装，确保压力均匀分布。使用专用工具进行安装，防止人为因素导致的变形。
3. 调整设计：如果压缩量超出设计范围，考虑调整槽体的设计或使用不同规格的O型圈，以适应实际应用需求。

3.6 预防措施

1. 优化设计：在设计阶段，考虑O型圈的压缩量和工作压力，优化设计以降低压缩变形的风险。
2. 培训和规范操作：对安装人员进行培训，确保他们了解正确的安装方法和压缩量控制要求。
3. 定期检查：定期检查O型圈的安装状态，发现问题时及时调整或更换，以确保密封性能。
4. O型圈的挤出

4.1 现象描述

O型圈在工作过程中可能会发生挤出现象，即O型圈被挤压出其安装位置，导致密封失效。

4.2 原因分析

1. 工作压力过高：工作环境的压力超过O型圈的承受范围，导致O型圈被挤压出其槽体位置。高压环境下，O型圈的密封效果可能受到影响。
2. 槽体设计不当：安装槽体的设计不合理，导致O型圈在压力下被挤出。槽体的深度或宽度不足，无法有效支撑O型圈。

4.3 影响

挤出的O型圈会导致密封失效，液体或气体可能会泄漏，从而影响设备的正常运行。挤出还可能导致O型圈的损坏或永久变形，增加维护成本和停机时间。

4.4 诊断方法

1. 外观检查：检查O型圈是否出现挤出现象。挤出的O型圈可能会在槽体外部显现出明显的变形或损坏。
2. 压力检查：测量工作环境的压力，确保其在O型圈的承受范围内。高压力可能是挤出现象的主要原因。
3. 槽体检查：检查安装槽体的设计，确保其尺寸和形状符合O型圈的要求。槽体设计不当可能导致O型圈挤出。

4.5 解决方案

1. 改进槽体设计：重新设计安装槽体，确保其能够有效支撑O型圈，防止其在压力下被挤出。槽体应具有足够的支撑力和合适的尺寸。
2. 选择合适的材料：根据工作压力选择适合的O型圈材料和规格，以承受更高的压力。考虑使用具有高压承受能力的材料，如氟橡胶（FKM）或聚氨酯（PU）。
3. 控制工作压力：确保工作环境的压力在O型圈的承受范围内。如果压力过高，考虑调整工作条件或使用适合高压环境的O型圈。

4.6 预防措施

1. 优化设计：在设计阶段考虑O型圈的工作压力和槽体设计，确保能够有效支撑O型圈，防止挤出现象。
2. 定期检查：定期检查O型圈的安装状态和工作环境，发现问题时及时调整或更换，以确保密封性能。
3. 选择适合的材料：根据实际应用需求选择合适的O型圈材料，以承受高压或特殊工作环境的要求。
4. O型圈的磨损

5.1 现象描述

O型圈在工作过程中可能会出现磨损现象，通常表现为表面粗糙或有明显的磨损痕迹。磨损会导致O型圈的密封性能下降，影响设备的正常运行。

5.2 原因分析

1. 摩擦作用：O型圈与接触面之间的摩擦会导致表面磨损。摩擦可能是由于设计不当或材料不匹配造成的。
2. 介质影响：流体介质中的颗粒物可能对O型圈造成磨损，尤其是在高流速或含有固体颗粒的介质中。例如，液体中悬浮的颗粒物可能会对O型圈造成摩擦磨损。

5.3 影响

磨损的O型圈会导致密封性能下降，可能引发液体或气体泄漏，影响设备的正常运行。此外，磨损还可能导致O型圈的材料剥离或损坏，增加维护成本和停机时间。

5.4 诊断方法

1. 外观检查：检查O型圈表面是否有明显的磨损痕迹，如表面粗糙、材料剥离等。磨损的O型圈通常会出现明显的磨损现象。
2. 性能测试：测试O型圈的密封效果，评估其在实际工作条件下的表现。如果密封性能下降，可能是由于磨损导致的。
3. 介质分析：分析流体介质中是否含有颗粒物或其他磨损因素，了解是否存在导致O型圈磨损的外部因素。

5.5 解决方案

1. 减少摩擦：优化设计，减少O型圈与接触面之间的摩擦。可以使用润滑剂或润滑油来降低摩擦力，延长O型圈的使用寿命。
2. 选择耐磨材料：根据介质和工作条件选择耐磨的O型圈材料，如聚氨酯（PU）或其他耐磨材料。耐磨材料能够有效减少磨损现象。
3. 改善介质质量：如果流体介质中存在颗粒物或其他磨损因素，考虑改进介质质量或使用过滤装置，以减少对O型圈的磨损。

5.6 预防措施

1. 优化设计：在设计阶段考虑O型圈的工作环境，选择适合的材料和设计方案，以减少磨损的风险。
2. 定期检查和维护：定期检查O型圈的状态，特别是在高流速或含有颗粒物的介质中，及时更换磨损的O型圈。
3. 使用润滑剂：在适用的情况下，使用润滑剂或润滑油来减少O型圈与接触面之间的摩擦，延长O型圈的使用寿命。
4. O型圈的膨胀

6.1 现象描述

O型圈在工作过程中可能会发生膨胀，表现为体积增大，影响其密封效果。膨胀的O型圈可能会导致密封不良，甚至引发泄漏。

6.2 原因分析

1. 接触介质：某些流体介质（如油类、溶剂）会导致O型圈材料膨胀。介质中的化学成分会与O型圈材料发生反应，导致材料的体积增大。
2. 温度变化：温度变化也可能导致O型圈的膨胀，尤其是在高温条件下。温度升高会导致橡胶材料的膨胀，影响其密封性能。

6.3 影响

膨胀的O型圈会导致密封性能下降，可能引发液体或气体泄漏，影响设备的正常运行。膨胀还可能导致O型圈在安装槽体中无法保持稳定，增加设备的维护成本和停机时间。

6.4 诊断方法

1. 外观检查：检查O型圈是否出现膨胀现象。膨胀的O型圈可能会在槽体内显现出明显的体积增大或变形。
2. 介质分析：分析流体介质中的化学成分，了解是否存在导致O型圈膨胀的因素。检查介质是否与O型圈材料不兼容。
3. 温度监测：监测工作环境的温度，了解是否存在温度变化导致O型圈膨胀的情况。

6.5 解决方案

1. 选择耐膨胀材料：使用耐膨胀的O型圈材料，例如具有更高耐油性能的材料，以应对流体介质的影响。
2. 控制介质接触：如果O型圈必须接触化学品或其他介质，选择与这些介质相兼容的材料，并尽量减少直接接触。
3. 控制温度变化：保持O型圈在稳定的温度范围内工作，避免剧烈的温度变化。如果温度过高，考虑使用具有高温耐受性的材料。

6.6 预防措施

1. 优化设计：在设计阶段，考虑O型圈的工作环境和介质，选择适合的材料和设计方案，以减少膨胀的风险。
2. 定期检查：定期检查O型圈的状态，特别是在高温或接触化学品的应用中，及时更换膨胀的O型圈。
3. 选择合适的材料：根据实际应用需求选择适合的O型圈材料，以应对膨胀或其他特殊工作环境的要求。
4. O型圈的表面缺陷

7.1 现象描述

O型圈的表面缺陷包括裂纹、气泡、剥离等，这些缺陷会影响O型圈的密封性能，并可能导致设备故障。

7.2 原因分析

1. 材料质量问题：制造过程中使用的原材料质量不达标，可能导致O型圈表面出现缺陷。原材料中的杂质或不均匀性会影响O型圈的性能。
2. 生产工艺问题：生产过程中不当的工艺操作，如过高的温度或不均匀的混合，可能导致O型圈表面出现缺陷。
3. 环境因素：存储和运输过程中，O型圈可能会受到环境因素的影响，如湿度、温度变化等，导致表面出现缺陷。

7.3 影响

表面缺陷的O型圈会导致密封性能下降，可能引发液体或气体泄漏，影响设备的正常运行。此外，表面缺陷还可能导致O型圈的结构性损坏，增加维护成本和停机时间。

7.4 诊断方法

1. 外观检查：检查O型圈表面是否有明显的缺陷，如裂纹、气泡或剥离现象。表面缺陷通常会显现为明显的物理损伤。
2. 性能测试：测试O型圈的密封效果，评估其在实际工作条件下的表现。如果密封性能下降，可能是由于表面缺陷导致的。
3. 材料分析：分析O型圈的材料，检查其是否存在质量问题。使用显微镜等工具检测材料的均匀性和纯度。

7.5 解决方案

1. 选择高质量材料：确保使用符合标准的高质量材料生产O型圈，避免因材料质量问题导致的表面缺陷。
2. 改进生产工艺：优化生产工艺，确保生产过程中的温度、混合等条件符合要求，减少因工艺问题导致的缺陷。
3. 控制环境条件：在存储和运输过程中控制环境条件，避免湿度和温度变化对O型圈表面造成影响。

7.6 预防措施

1. 严格检验材料：对原材料进行严格检验，确保其质量符合生产要求，减少因材料问题导致的表面缺陷。
2. 优化生产流程：优化生产流程和工艺，确保O型圈生产过程中的每个环节都符合质量标准，减少表面缺陷的风险。
3. 定期检查和维护：定期检查O型圈的生产和存储状态，发现问题时及时处理，以确保O型圈的质量和性能。

O型圈作为密封元件，在各种机械和工业系统中起着重要的作用。理解和应对O型圈的常见异常现象，包括硬化、老化、压缩变形、挤出、磨损、膨胀和表面缺陷，可以有效地提高设备的可靠性和运行效率。通过选择合适的材料、优化设计、控制工作环境以及定期检查和维护，可以预防和解决O型圈的异常问题，确保设备的长期稳定运行。
